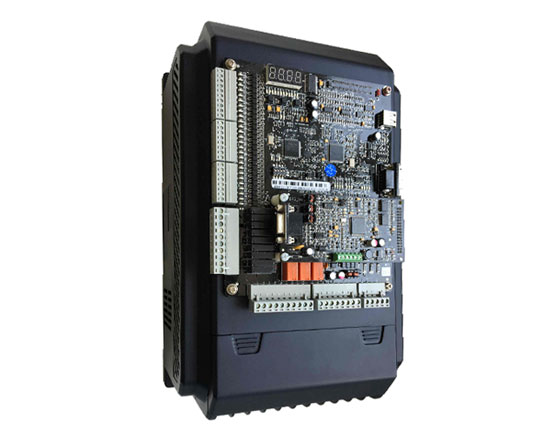

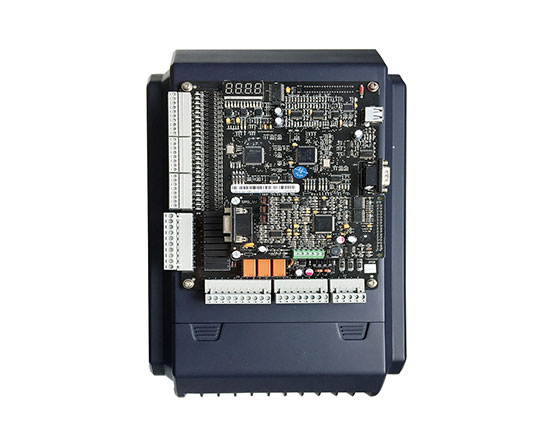

iBL6 电梯一体化控制器是新一代智能型电梯一体化控制器,该控制器实现了电梯的逻辑控制与变频调速驱动控制的有机结合,具有技术先进、性能卓越、安全可靠、使用方便等优点。
智能掌控 创领未来
◎ 电梯智能逻辑控制和高性能变频调速驱动控制有机地融合为一体,真正实现电梯的一体化控制;
◎ 运用先进的空间矢量 PWM 方法,供电电能利用效率较之传统的正弦 PWM 方法有显著提高,更加节能。
◎ 应用了 STO(安全转矩关断)技术,在电梯故障停机时触发 STO 功能,使一体机停止力矩输出确保乘梯安全,功能安全等级达到 SIL3。同时减少了因运行接触器产生的故障。
◎ 采用 CAN BUS 串行通讯技术,数据传输高速、可靠,简化系统接线、方便系统扩展;
◎ 基于互联网的无线远程监控系统接口,方便异地指导调试、维护和监视电梯运行。
1. 技术先进
◎ 采用先进的矢量控制技术,实现电机的精确解耦,充分发挥电机性能,电梯运行舒适感更佳;
2. 性能优越
◎ 按目标楼层智能生成最佳的运行曲线,实现直接停靠,提高电梯运行效率;
3. 调试简单
◎ 支持手机智能调试,指导信息全面明确,提供远程参数故障传输以及在线指导、平衡系数检测等功能,现场调试便捷高效;
◎ 轻松的旋转或静止电机参数自学习、电机初始角度自学习;
◎ 模糊控制无负载补偿起动,即使电梯不安装称重装置,也可获得优良的启动舒适感;
◎ 使用蓝光一体机配置蓝光同步主机时,可以使用蓝光一体机内置的主机型号选择功能。可省去电机参数的填写和参数自学习步骤,大大的提高调试效率。
4. 安全可靠
◎ 先进的双 32 位 CPU+可编程逻辑器件 FPGA 完成电梯全部控制。为电梯安全可靠运行提供 "硬" 保障;
◎ 冗余设计和全面的软硬件保护功能,保障电梯运行的安全可靠;
◎ EMC 实验室专业测试,全面提高抗电磁干扰能力和自身电磁骚扰抑制,适应电梯现场的复杂性;
◎ 具有用来检验电梯每次停车时控制器到主机电流流动阻断情况的监控功能。

M 系列一体化控制器尺寸表(400V 级)(外形尺寸 mm:W×H×D)


电梯一体化控制器规格表
型号 BL6-U□40□□-□□(400V 级)


全系列共用参数及规格如下:

BL6-U系列模块一体化控制器使用说明书V1.24(新国标版)
BL6系列200V级别墅梯一体化控制柜快捷调试说明书V1.0
一体机快捷调试使用说明书V3.14
BL6-U系列并行一体机快捷调试说明书V1.6
BL6-U系列模块化一体机使用说明书V1.2
BL6-U系列别墅梯一体机快捷调试说明书V1.5
BL6-U系列别墅梯一体机说明书
BL6-U系列别墅梯一体化控制器使用说明书V1.3
BL6-U系列并行一体化控制器使用说明书V1.14
BL6-U系列串行一体化控制器使用说明书V2.23(新国标版)
BL6-U系列串行一体化控制器使用说明书V2.19
BL6-U系列模块一体化控制器使用说明书V1.18
BL3-U系列串行一体化控制器使用说明书V1.1
BL6-U Parallel Integrated Controller Quick Commissioning User Manual V1.5
BL6-U Parallel Integrated Controller User Manual V1.4
BL6-U Series Home Lift Integrated Controller Quick Commissioning instructions V1.1
BL6-U Series Integrated Controller User Manual V2.4
BL6-U Modularization User manual English Version V1.25
BL6-U Series home lift Integrated Controller User Manual V1.3
